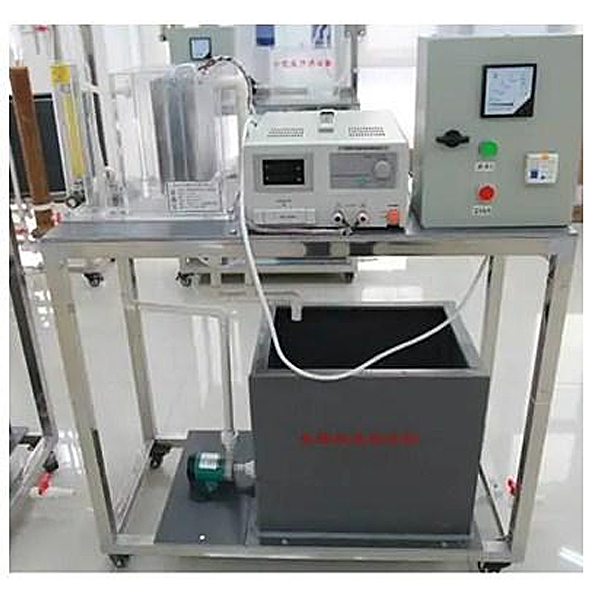

H-39搅拌器性能测定实验装置
| 分 项 | 说 明 | |||
| 搅拌器性能测定实验装置功能 |
1、掌握搅拌功率曲线的测定方法。 2、了解影响搅拌功率的因素及其关联方法。 3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。 4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。 |
|||
| 设计参数 |
空气流量： 0~160 L/h。 搅拌电压：0—200V、转速: 100--500 r/min。 操作压力：常压操作。温度：常温。 |
|||
| 公用设施 |
水：无。 电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自压缩机（自带气源）。 实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。 |
|||
| 主要设备 |
1、有机玻璃搅拌釜：内径φ288mm，釜内装有四块挡板，搅拌桨采用六叶直叶式涡轮桨，桨下设有圆形气体分布器。 2、搅拌电机：功率: 140W 转速:1400 r/min。 3、电压表：*501 宇电数字显示仪。 4、电流表：*501 宇电数字显示仪。 5、数字温度计：*501宇电数字温度显示仪。 6、数字转速表： 0-2000r/min，带调速器。 7、LZB-10 气体转子流量计：流量范围 60～600L/h。 8、空气压缩机，功率：750W，带不锈钢气体分布器。 9、电器：接触器、开关、漏电保护空气开关。 10、304不锈钢管路、管件及阀门。 11、仪表柜：测控、电器设备在实验架上。 12、外形尺寸：1300×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | Pt100铂电阻 | 数字温度仪 | 无 | |
| 电压 | 数字电压表 | 数显表 | 无 | |
| 电流 | 数字电流表 | 数显表 | 无 | |
| 空气流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 电机转速 | 转速表 | 数显转速表 | 调速器 | |
