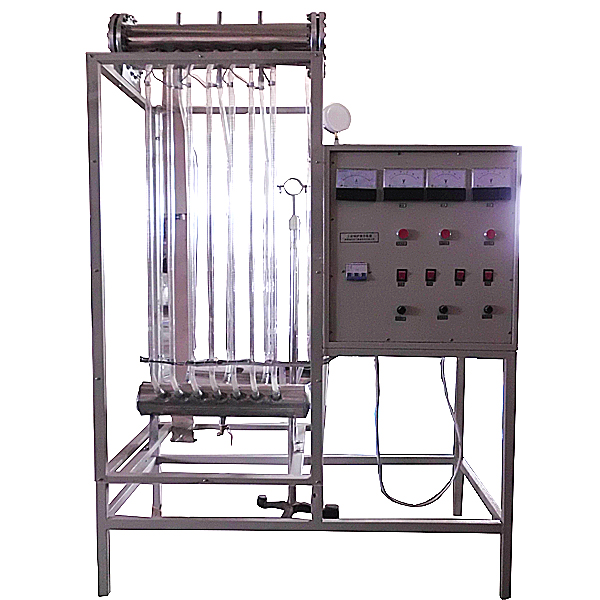

H-03流体流动阻力实验装置
2、测定流体流经阀门时的局部阻力系数ζ。
3、测定直管摩擦系数λ与雷诺数Re之间的关系。
二、主要配置： 1、水泵
2、蓄水箱
3、沿程阻力光滑管
4、沿程阻力粗糙管
5、局部阻力管
6、压差计
7、流量计
8、阀门
9、实验台架及电控箱；
三、技术参数： 1、粗糙管段：不锈钢管，管径25mm、管长1.6m，内装不锈钢螺旋丝或工业镀锌管。
2、光滑管段：不锈钢光滑管，管径25mm、管长1.5m。
3、局部阻力段：管径25mm，测量阀门局部阻力。
4、水泵：流量5m3/h、扬程20m、电机功率：550W。
5、流量计：采用转子流量计或涡轮流量计，（涡轮流量计：LWCY-15，0.6-6 m3/h，LED背光液晶显示）。
6、蓄水箱为不锈钢材质，容积约40L。
7、阀门及三通等管件均为304不锈钢材质。
8、操作台架及电控箱为不锈钢材质，结构紧凑，外形美观，流程简单，操作方便。
9、尺寸：2000×600×1800mm。
