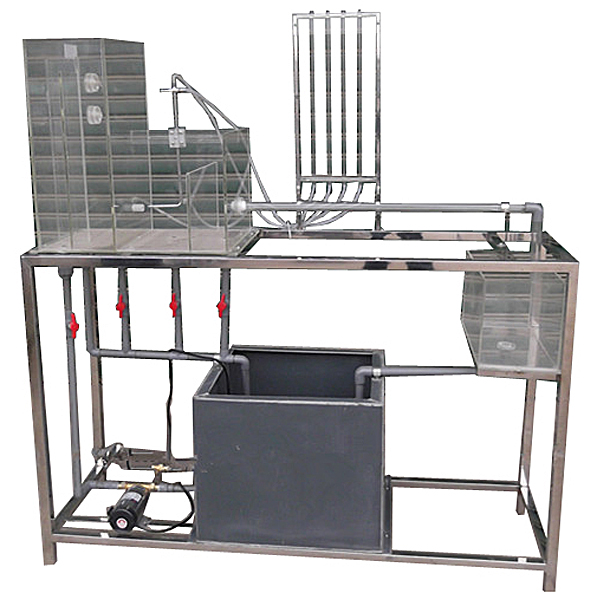

LT-8A离心泵特定曲线测定实验设备
| 分 项 | 说 明 | |||
| 离心泵特定曲线测定实验设备功能 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念； 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、流量测量采用了转子流量计或涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。 6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 实验目的 |
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。 2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。 3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 4、测定流量调节阀某一开度下管路特性曲线。 5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。 7、采用计算机对实验数据进行采集，同时对液体流量进行控制。 |
|||
| 设计参数 |
液体流量：0.2～10m3/h，离心泵出口压力：0-0.2MPa。 离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 液体温度：常温。 |
|||
|
公用设施 |
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水,外配设备：无。 |
|||
| 主要设备 |
单相矢量变频器，规格：（0-50）Hz。 压力传感器：测量范围0-0.4MPa 精度0.5级。 负压传感器：测量范围-0.1-0MPa 精度0.5级。 光电转速传感器：测量范围0~2999rpm，精度1rpm，转速检测机构。 宇电*708H（带485接口）数显转速检测仪。 宇电*601（带485接口）智能功率数字显示仪。 宇电*501（带485接口）温度数字显示仪。 宇电*702M（带485接口）压力数字显示仪。 宇电*501（带485接口）流量数字显示仪。 DN25涡轮流量计：0.5~10m3/h，4-20mA远传输出，流量检测机构。 304不锈钢离心泵：功率750W，10mm3/h。 水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。 电器：接触器、开关、漏电保护空气开关。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 液体流量 | 涡轮流量计 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 泵进口压力 | 负压传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵出口压力 | 压力传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 泵功率 | 功率变送器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 电机转速 | 光电传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、功率、转速等模拟量信号采集。配数据处理采集一套，在线工业组态软件一套。 | |||
