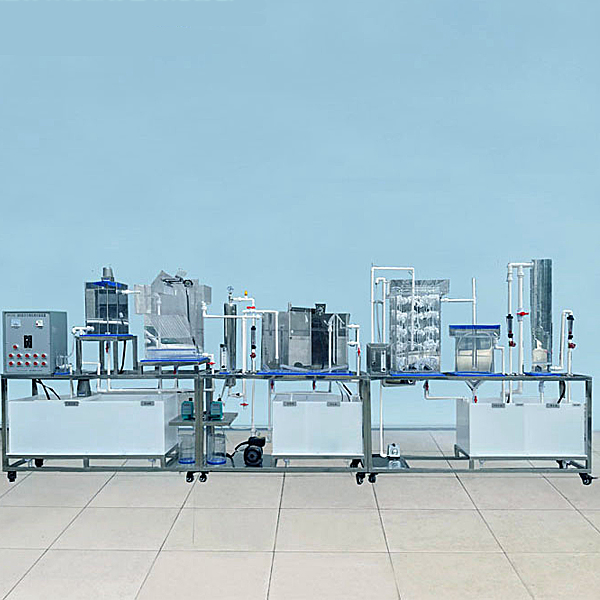

B-19B筛板塔气体吸收实验设备
2、透明有机玻璃塔观察筛板塔内气液接触状况和液泛现象。 二、实验项目 1、了解用吸收法净化废气中SO的原理和效果； 2、改变空塔速度，观察筛板塔内气液接触状况和液泛现象； 3、掌握测定筛板吸收塔的吸收效率及降压的方法； 4、测定化学吸收体系（碱液吸收SO2）的体积吸收系数。 三、技术参数 1、检测方式：采用微电脑在线检测系统（能在线检测气体浓度、风压、风速、风量、温度、湿度等的变化）； 2、动力装置布置为负压式； 3、塔径：Φ300mm ； 4、塔高：2000mm ； 5、板间距：200mm； 6、SO2进气浓度：0.01~0.2%； 7、空塔气速：0.5~1.2m/s ； 8、压力损失约：500Pa/m； 9、液气比：1~10L/m3 ； 10、喷淋密度：6~8m3/(m2•h) ； 11、雾沫夹带：小于7%； 12、处理气量约：200m3/h ； 13、吸收效率约：80%； 14、电源 380V 三相四线制 功率1500W； 15、环境温度：5℃～40℃； 16、装置总体尺寸约：长×宽×高=2000mm×550mm×2100mm。 四、装置配置 1、微电脑气体SO2浓度检测系统1套； 2、微电脑在线风量检测系统1套； 3、微电脑在线风速检测系统1套； 4、微电脑在线风压检测系统1套； 5、PLC控制、触摸屏1套； 6、在线温度、湿度检测系统1套； 7、配套分析处理软件1套（能记录保存实验数据，数据变化曲线分析，取样时间设定，工作效率自动换算打印等功能，电脑用户自配。）； 8、数据处理分析系统1套与计算机通讯接口1套； 9、控制检测系统开关电源1套； 10、专用测压软管1套； 11、气体混合系统1套； 12、气体整流板1套； 13、系统静压测口2个； 14、透明有机玻璃喇叭型进灰管段1套； 15、配气装置1套； 16、液体流量计1只； 17、耐酸耐碱水泵 1台； 18、液体喷淋分配装置1套； 19、储液水箱1个； 20、调节球阀1套； 21、进出口风管 1套； 22、人工取样口6个； 23、高压离心通风机1台； 24、风量调节阀1套； 25、漏电保护开关1个； 26、指示按钮开关3只； 27、加药口1个; 28、折板除雾器1套 30、SO2配气系统1套：（废气流量计1个、SO2气体10L、SO2专用钢瓶1个）; 29、空心多面球填料若干; 30、筛板塔板2块; 31、取样流量计2个; 32、电源线1批; 33、工作电压表1个，工作电流表1个; 34、金属电器控制箱1台; 35、不锈钢支架、管道、开关等1套。
