一.实验目的

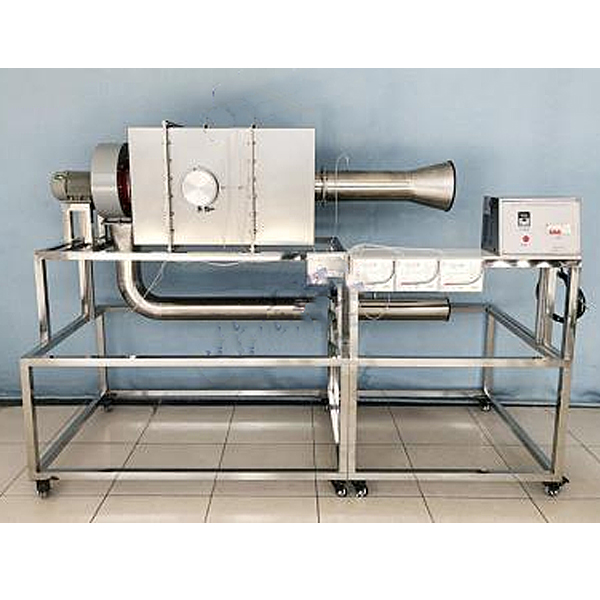

了解流量测量装置的结构原理，学会采用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术指标
1.装置配有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于进行实验研究。
2.装置工作环境：常温、常压下运行,工作电源：三相五线380VAC、50Hz，总功率2.2KW。安全保护：具有接地保护，漏电保护，过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：2500×1000×1800mm。
三.主要配置及参数
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备堵板，可拆装。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材质制作。
4.进口集流管流量计。
5.弯管流量计。
6.不锈钢弯头，φ133mm，90度，1个。
7.盲板套装，φ154mm，1套。
8.不锈钢管，φ8mm×50mm，11根，用作测压管。
9.红油压差计，YBS-700，量程-10～0～700Pa，4个。
10.毕托管，流量系数0.997，φ6mm。
11.标准试验管段，φ133mm，304不锈钢管。
12.变频器，力控，1.5KW，380VAC，1台。

空气力学教学实训装置,水源热泵综合实训装置

教学实验用－水热泵性能测试实验台系统采用134a或R22为制冷剂，本系统能获得适宜的冷凝温度和蒸发温度，能提高制冷系统的性能。
一、能够完成以下实验功能：
1、单级制冷压缩机的性能测定
1)能测定制冷机压缩机的进排气温度压力、冷量、热量、压缩功等。
2)能对运行参数进行调节系统；
2、可进行几种实际因素对循环性能影响实验；
3、可进行系统变工况特性实验；
4、预留接口，可扩展为制冷剂传热特性实验。
5、可扩展为热泵性能实验台。
二、系统实验台达到的技术指标：
1、制冷量可在3kW－8kW范围选择。
2、系统冷却水系统进出口水温为30/35℃，冷冻水系统进出口水温为12/7℃。
3、空调工况下能效比为3.0+ 10%
三、设备结构
1、制冷系统：
1）压缩机：2P。
2）油分离器：填料式，内置网状钢丝，拦截滞留从压缩机携带出来的润滑油。
3）储液罐：起稳定制冷剂流量作用，并可以用来存储液态制冷剂。
4）冷凝器和蒸发器：都为套管式，制冷剂在管间流动，水在内管流动。
5）干燥过滤器：干燥作用，防止膨胀阀堵塞。
6）热力膨胀阀：通过蒸发器出口气态制冷剂过热度控制膨胀阀开度，电子式。
7）视液镜：观察制冷剂流态。
8) 压力继电保护器：用于保护活塞式压缩机的安全工作。
